Vigas Laminadas y Soldados

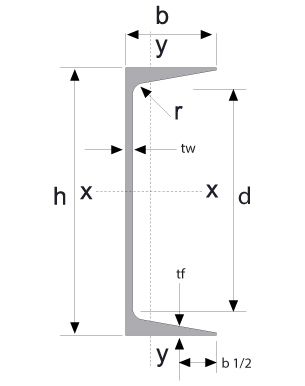

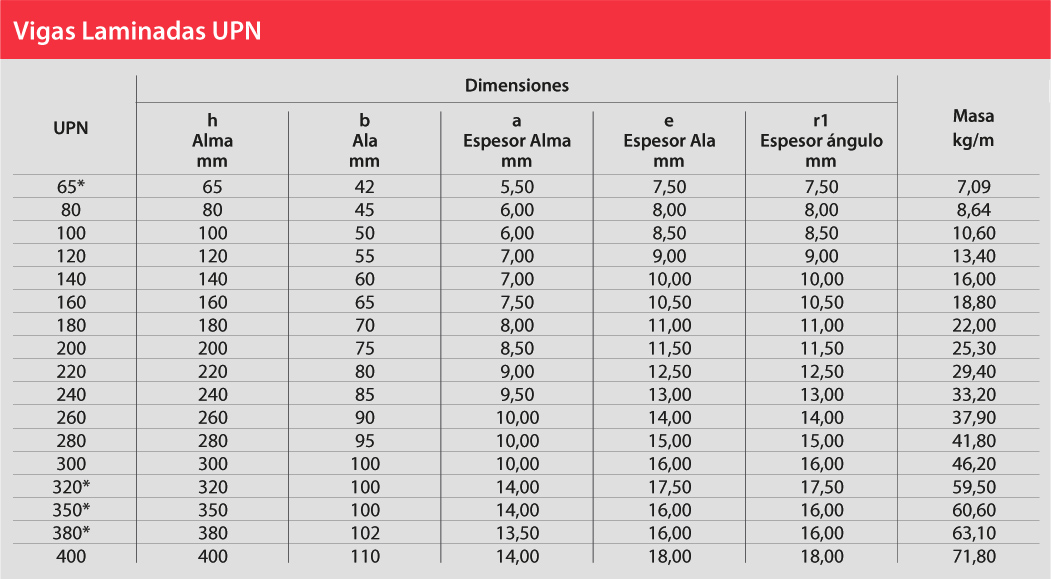

Vigas Laminadas UPN

Descripción: El perfil UPN es un producto laminado con una sección en forma de U. Las caras exteriores de las alas son perpendiculares al alma y las interiores presentan una inclinación del 8% respecto a las exteriores, por lo que las alas tienen espesor decreciente hacia los bordes. Las uniones entre la cara interior del alma y las caras interiores de las alas son redondeadas. Las alas tienen el borde con arista exterior viva e interior redondeada. Aplicaciones: Se utilizan para la construcción de edificios, pórticos, cerchas, vigas, columnas, cualquier tipo de estructuras normales o especiales, maquinaria y carrocerías.

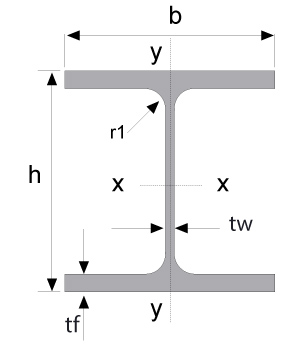

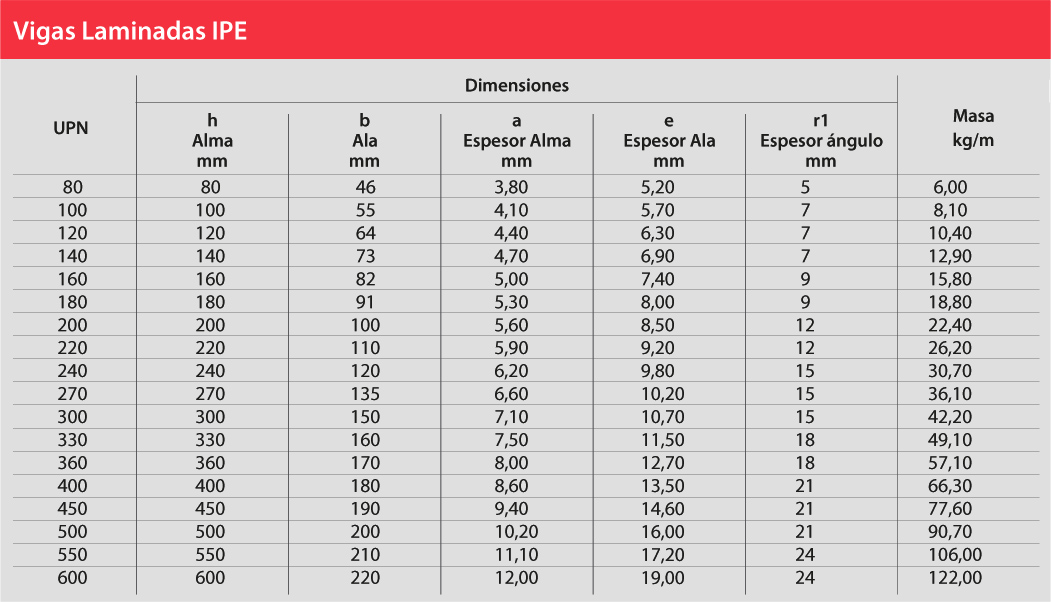

Vigas Laminadas IPE

Descripción: La viga IPE es un producto laminado cuya sección normalizada tiene forma de I, también denominadas doble T, es decir que la altura es mayor que el ancho de las alas. Las caras exteriores e interiores de las alas son paralelas entre sí y perpendiculares al alma, y así las alas tienen espesor constante. Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas. Aplicaciones: Son utilizadas frecuentemente en la construcción de grandes edificios y sistemas estructurales de gran envergadura, así como en la fabricación de estructuras metálicas para puentes, almacenes, edificaciones, barcos, sometidas predominantemente a flexión o compresión y con torsión considerable.

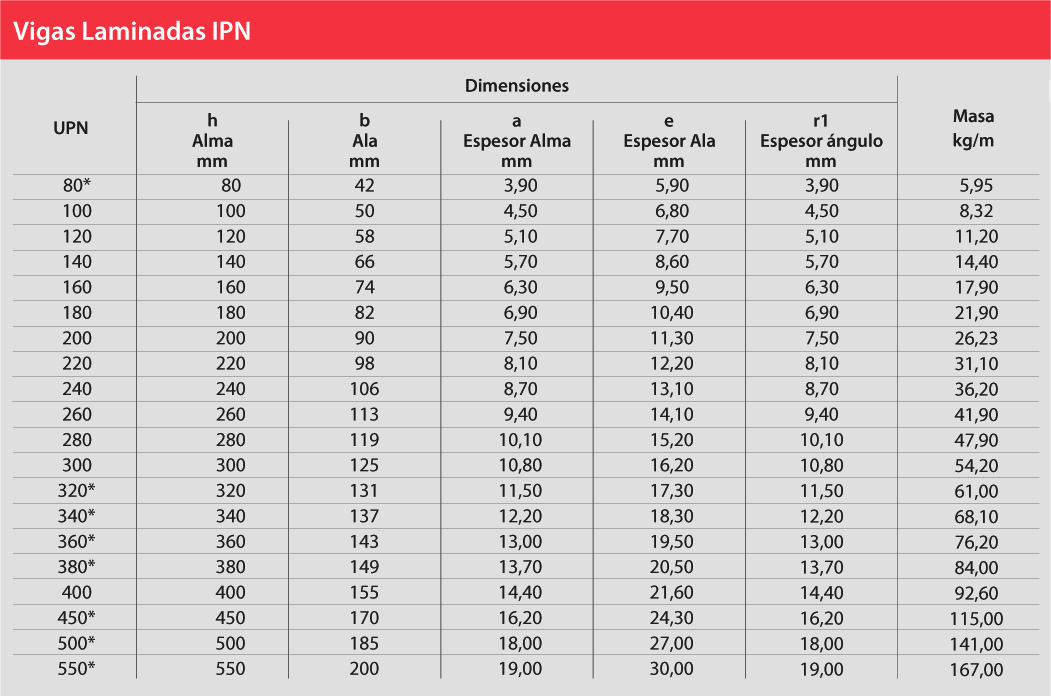

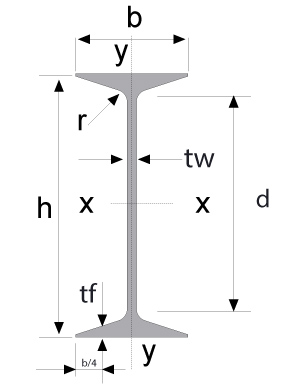

Vigas Laminadas IPN

Descripción: La viga IPN es un producto laminado con una sección en forma de doble T, también llamada perfil I. Las caras exteriores de las alas son perpendiculares al alma y las interiores presentan una inclinación del 14% respecto a las exteriores, con ello se consigue que tengan un grueso decreciente hacia los extremos. Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas y tienen el borde con arista exterior viva e interior redondeada. Aplicaciones: Son utilizadas en la industria metalúrgica en general, se utilizan como elementos estructurales, guías, canales, soportes, cerramientos, soporte de polipasto en puentes grúas, correas, dinteles, pilares, estructuras destinadas a las escaleras, soportes.

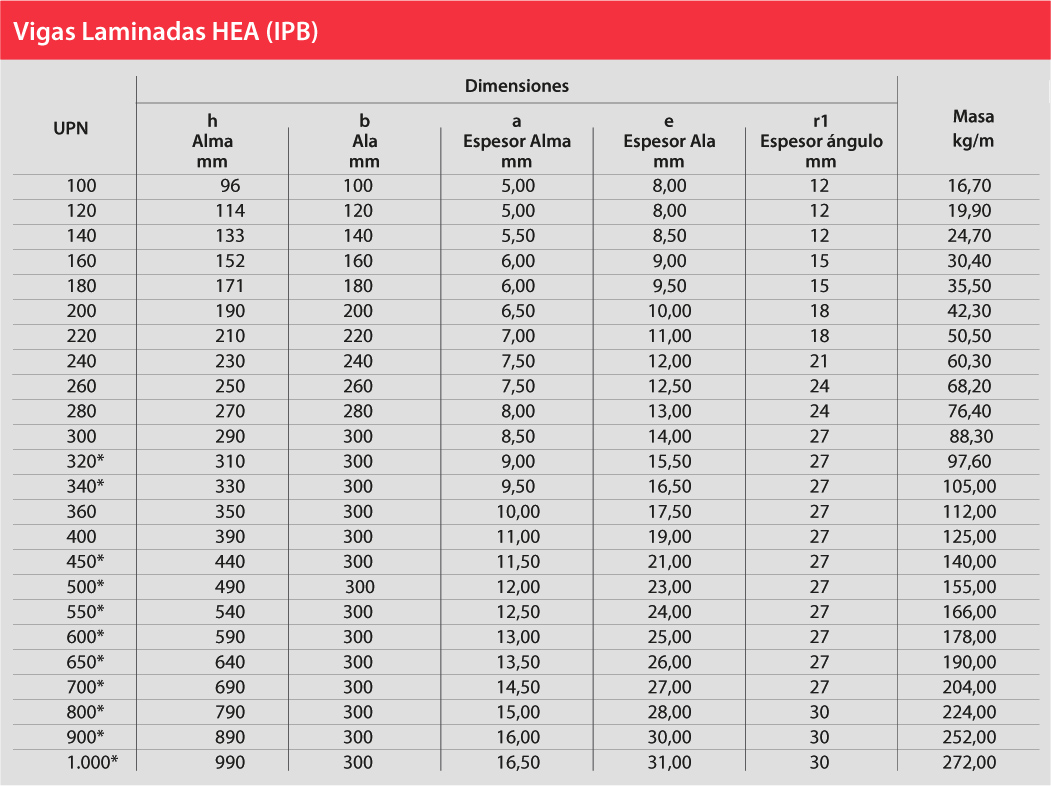

Vigas Laminadas HEA

Descripción: Viga de acero laminada en forma de H de calidad ASTM A36. Se denomina perfil HEA o viga de ala ancha y caras paralelas, a los perfiles que tienen sección en forma de H. Las caras exteriores de las alas son perpendiculares al alma, por lo que tienen espesor constante y caras paralelas. Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas. Las alas tienen el borde exterior e interior con aristas vivas. El perfil HEA es más ligero, con menores espesores de alma y alas, que el perfil HEB. Aplicaciones: Usos estructurales.

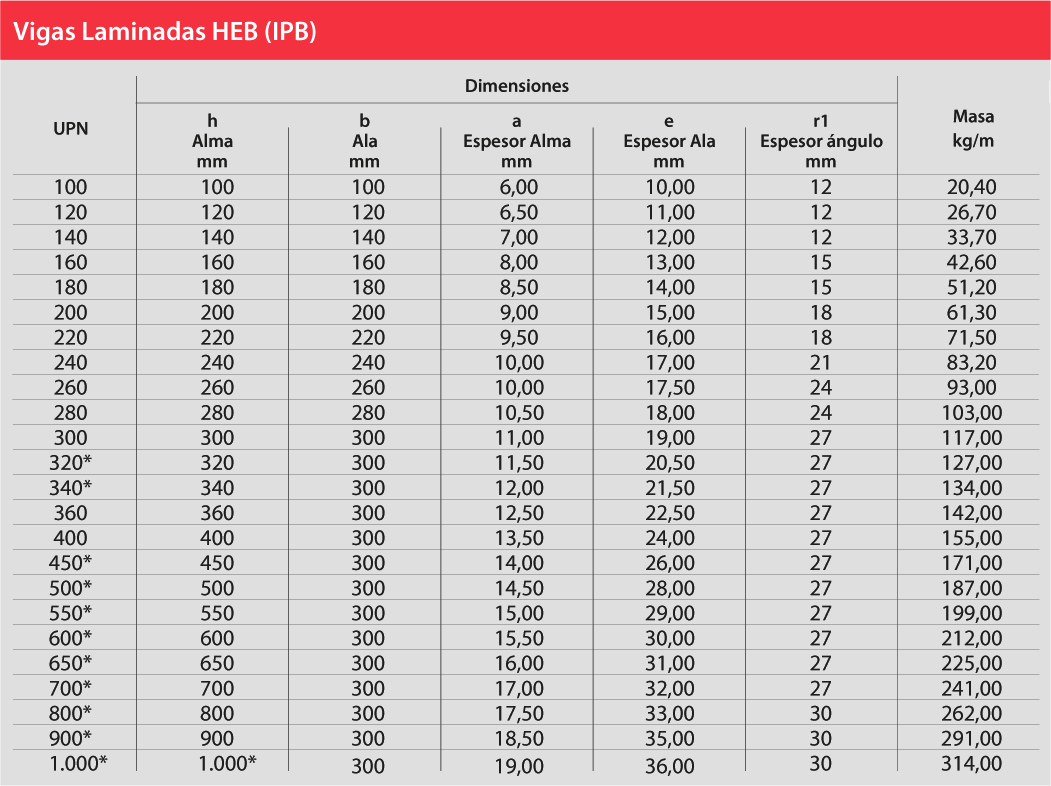

Vigas Laminadas HEB

Descripción: La viga HEB es un producto laminado con una sección en forma de H, sus caras exteriores e interiores de las alas son paralelas entre sí, a su vez, son perpendiculares al alma, por lo que las alas tienen espesor constante. Las uniones entre las caras del alma y las caras interiores de las alas son redondeadas. Aplicaciones: Las vigas HEB son adecuadas para esfuerzos de componente mayoritariamente vertical, ya que no soportan bien los esfuerzos transversales, debido a su mayor superficie de contacto en el ala exterior, se aplican mejor a las paredes de la excavación. Generalmente son usadas en la industria y la construcción civil de edificios, pilares, soportes, dinteles, correas, pórticos, cerchas, estructuras para escaleras, columnas, infraestructura y carrocería.

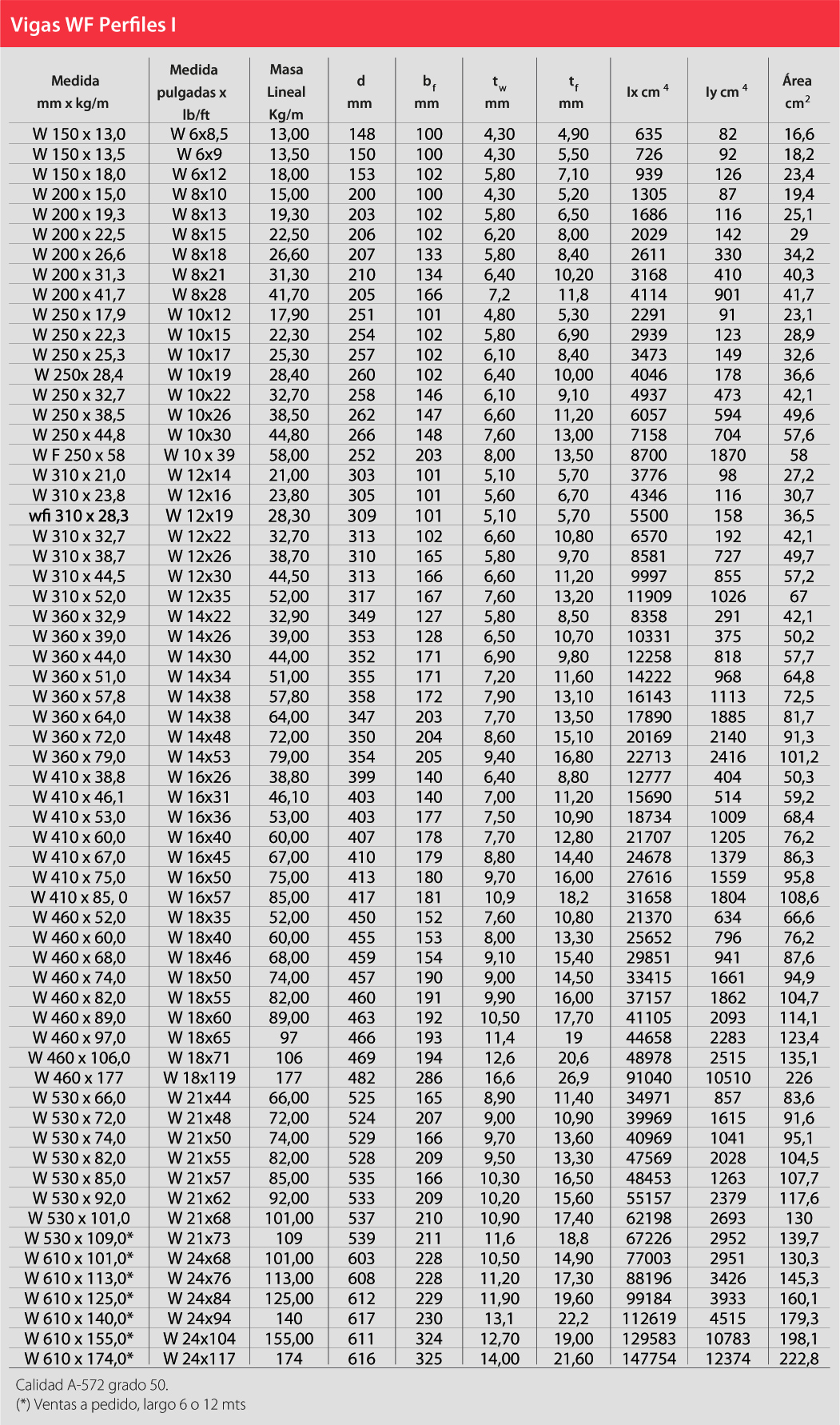

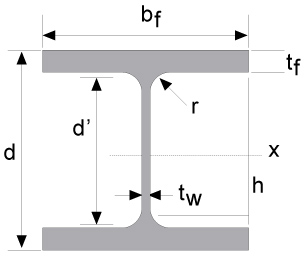

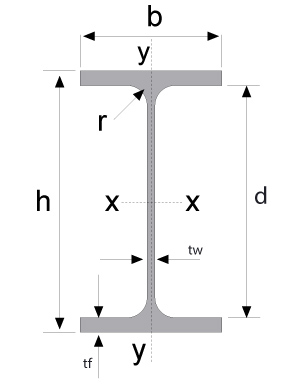

Vigas Laminadas WF (Perfil I)

Descripción: Perfiles “I” y “H”, de alas paralelas, según el standard americano WF (wide flange beams). Aplicaciones: Utilizados ampliamente en la industria de la construcción civil, estructuras metálicas, puentes, columnas, techos, entrepisos. Son elementos que soportan las cargas constructivas y las transmiten hacia los elementos verticales de sustentación (columnas o muros).

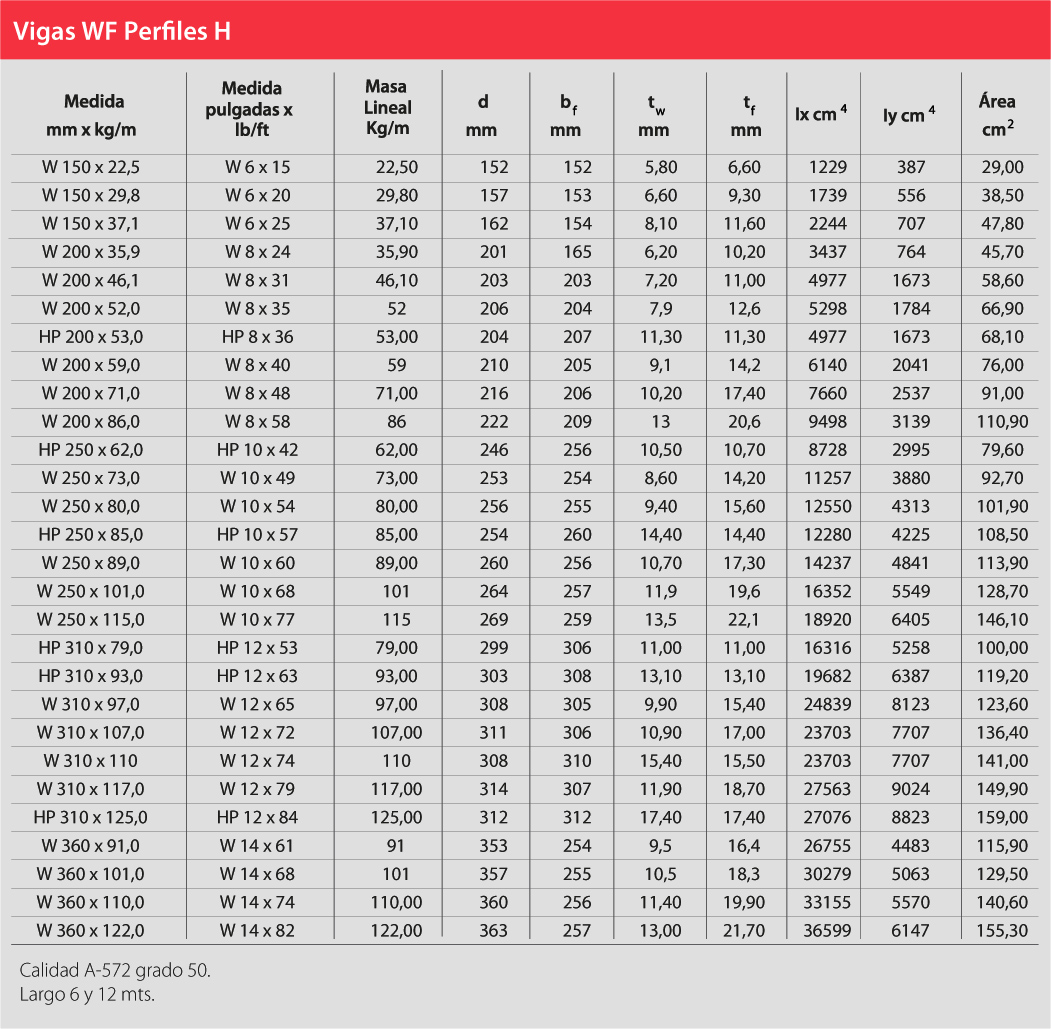

Vigas Laminadas WF (Perfil H)
